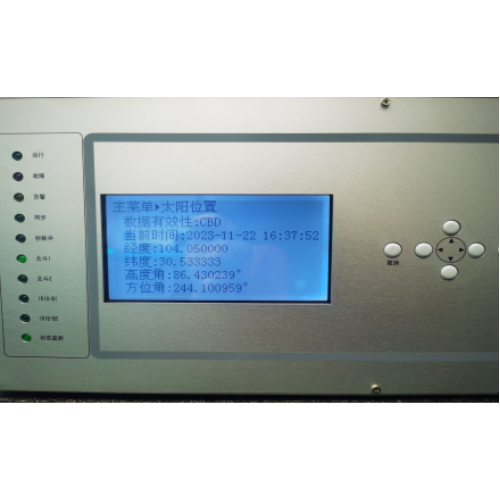

控制器(CT-M130)
功能
● 时间采集管理:自动采集提供格林尼治时间、日期和时钟,并能自动转化为真太阳时,具备对时及消除时间累积误差功能,保证对时精度及消除时间累积误差。
● 环境检测:环境监测(风、雨、雪、温度)、通讯监测(监测控制器与跟踪器的通讯状态)。
● 数据上传和告警:通过光纤、以太网口、RS485通信接口满足Modbus通讯协议的通讯方式,远程传输数据,将相关重要信息(包括:光伏组件的电压状态;减速器的末级齿能的转速、电机工作情况等)在上层监控系统的操作员站显示和报警(报警项:执行机构故障报警;系统故障报警;电源故障报警)。
● 手动调节功能:控制器具有手动操作功能,可以手动控制跟踪器进行单台调试,在进行单台调试时,不影响在同一个控制器群控下的其他跟踪器的正常运转。
技术参数
信号源 |
北斗/GPS |
正常工作风速 |
20m/s |
故障告警 |
支持 |
临界风速 |
40m/s |
检测数据上传 |
支持 |
供电方式 |
AC/DC |
抗雨雪功能 |
支持 |
电源电压 |
AC: 110V-220V |
通信方式 |
RS485/LORA |
工作温度 |
-25℃~+70℃ |
为响应国家“双碳目标”,提高光伏电站发电效率,针对光伏支架研发的自动跟踪管理系统,其中的控制器(CT-M130)接收管理机(上位机)的控制指令和跟踪器状态信息和故障信息;向跟踪器发送的时间及太阳位置信息;监控坏境(风、雨、雪、温度)和通讯,向管理机(上位机)发送跟踪支架故障告警信息。
